经营活动-深圳市天坤元环保科技有限公司

经营活动

路得金（RoadQueen）-沥青混合料改性剂

路得金（RoadQueen）— 沥青混合料改性剂是天坤元公司汲取欧洲等最先进的沥青改性思维，结合我国辽阔地域气候差异，运用循环经济理念，自主研发的沥青混合料改性添加剂专利配方产品。该产品可在沥青混合料拌和过程中直接投放，不仅完全取替了传统改性沥青加工流程，同时，可以根据地域气候差异、不同路面设计标准调整产品配方，具有替代沥青改性、灵活生产、降低成本、节能减排等特点。作为新一代温拌改性技术，RoadQueen-沥青混合料改性剂适用于各种类型沥青混合料的改性，显著改善了沥青路面的综合路用性能，延长了道路使用寿命，是改性沥青混合料技术一次革命。

产品介绍
性能特点
应用优势
鉴定报告
参量及试验
与传统工艺对比
施工拌和
应用范围
工程案例

路得金（RoadQueen）— 采用的是目前国际上最先进的“直接投放式”沥青混合料技术产品，在生产和加工过程中不产生任何有害排放或其他技术问题，完全替代了传统SBS改性沥青生产工艺的高能耗、高污染、高成本等技术难题，是改性沥青混合料生产工艺的一次革命；

路得金（RoadQueen）-产品介绍

路是金路得金（RoadQueen）— 沥青混合料改性剂是天坤元公司汲取欧洲等最先进的沥青改性思维，结合我国辽阔地域气候差异，运用循环经济理念，自主研发的沥青混合料改性添加剂专利配方产品。该产品可在沥青混合料拌和过程中直接投放，不仅完全取替了传统改性沥青加工流程，同时，可以根据地域气候差异、不同路面设计标准调整产品配方，具有替代沥青改性、灵活生产、降低成本、节能减排等特点。

作为新一代温拌改性技术，RoadQueen-沥青混合料改性剂适用于各种类型沥青混合料的改性，显著改善了沥青路面的综合路用性能，延长了道路使用寿命，是改性沥青混合料技术一次革命。

产品性能特点

根据交通部鉴定报告RoadQueen-沥青混合料改性剂性能指标与JTG F40-2004交通部最新《公路沥青路面施工技术规范》（以下简称规范）性能指标对比数据显示；（既解决了南方的高温抗车辙能力，又解决了北方寒冷的低温抗裂性能）

一、高温抗车辙性能
采用RoadQueen-沥青混合料改性剂后，沥青混合料高温抗车辙性能提高2倍以上，如下表1

表1

项目单位试验
温度混合料类型 RoadQueen
技术指标 JTG F40-2004
国家规范要求鉴定单位

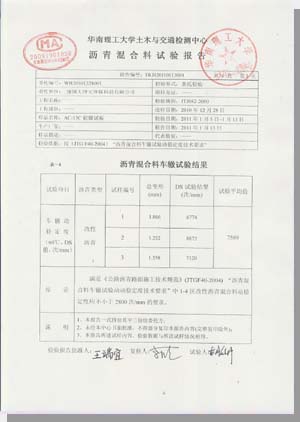

车辙动稳定度试验（0.7Mpa）次/mm 60℃ AC-20C 8039 动稳定度不小于2800次/mm 交通部公路工程检测中心

车辙试验后试件/After Rutting Test

传统改性沥青车辙后试件添加RoadQueen车辙后试件

传统改性沥青车辙后试件添加RoadQueen车辙后试件

二、低温抗裂性能
采用RoadQueen-沥青混合料改性剂后，沥青混合料低温抗裂性能指标提高1倍以上，如下表2

表2

项目单位试验
温度混合料
类型 RoadQueen
技术指标 JTG F40-2004
国家规范要求鉴定单位

低温抗弯强度 MPa -18℃ AC-13C 7.39 / 交通部公路工程检测中心

低温劲度模量 MPa -18℃ AC-13C 2018 / 交通部公路工程检测中心

低温抗弯破坏应变 με -18℃ AC-13C 3669 破坏应变不小于2500 交通部公路工程检测中心

三、水稳定性能
采用RoadQueen-沥青混合料改性剂后，沥青混合料冻融劈裂和浸水马歇尔残留稳定度指标提高8%以上，如下表3

表3

项目单位试验温度混合料类型 RoadQueen
技术指标 JTG F40-2004
国家规范要求鉴定单位

冻融劈裂残留强度比 ﹪ -18℃ AC-13C 91.4 不小于80 交通部公路工程检测中心

浸水马歇尔残留稳定度 ﹪ 60℃ AC-13C 92.3 不小于85 交通部公路工程检测中心

四、抗疲劳性能
采用RoadQueen-沥青混合料改性剂后，沥青混合料的疲劳寿命有了较大幅度的提高,沥青路面抗疲劳性能得到显著提高,延长了道路的使用寿命。

路得金(RoadQueen)-沥青混合料改性剂产品优势

一、基本优势
  1、运输：固体颗粒，运输方便，无需特殊运载工具。
  2、储存：常温、通风、干燥的仓库贮存，不需要任何特殊设备。
  3、施工：拌和、运输、摊铺、碾压与开放交通与传统改性沥青一样。

二、性能优势
    根据交通部鉴定报告RoadQueen-沥青混合料改性剂性能指标与JTG F40-2004交通部最新《公路沥青路面施工技术规范》性能指标对比数据显示
  1、车辙：采用RoadQueen-沥青混合料改性剂后，沥青混合料高温抗车辙性能提高2.8倍以上；
  2、低温：采用RoadQueen-沥青混合料改性剂后，沥青混合料低温抗裂性能指标提高1.4倍以上；
  3、水稳：采用RoadQueen-沥青混合料改性剂后，沥青混合料冻融劈裂和浸水马歇尔残留稳定度指标提高8%以上；
  4、疲劳：采用RoadQueen-沥青混合料改性剂后，沥青混合料疲劳寿命有了较大幅度的提高,沥青路面抗疲劳性能得到显著提高；

三、经济优势

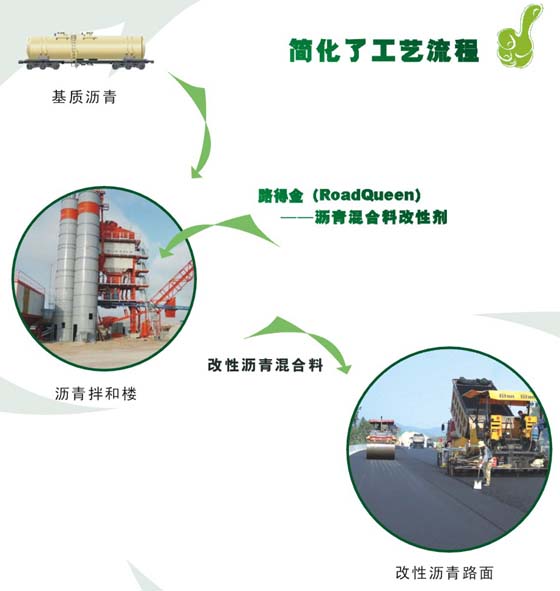

  1、加工成本：取消沥青改性加工工艺，直接将基质沥青、RoadQueen-沥青混合料改性剂运至沥青拌和楼，投放进沥青混合料拌和锅制备改性沥青混合料，大大节省了加工成本，整体成本优于传统改性沥青。
  2、投资成本：不需要添加改性沥青设备及配套设施，降低了投资成本。
  3、采购成本：RoadQueen-沥青混合料改性剂与石料酸碱性兼容性好，对品质较差的石料和沥青有明显的改善作用，可以就近采购石料和沥青，大幅度降低运输及仓储费用；在SMA路面使用RoadQueen-沥青混合料改性剂，完全取替传统改性沥青加工工艺，同时还可以替代部分纤维材料，降低原材料采购成本。
  4、管理成本：取消沥青改性加工工艺和改性沥青性能检测；运输、贮存等环节，很大程度上降低了管理成本。

四、环保节能
解决了传统改性沥青生产过程中的高能耗、高污染、高成本等技术难题，并且在生产和加工过程中不产生任何有毒有害排放或其他技术问题。

鉴定报告

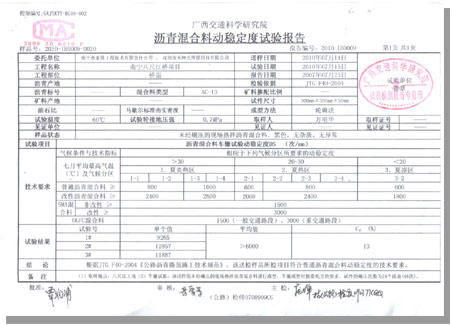

天坤元公司与国内多家权威机构合作得出科研鉴定报告表明，RoadQueen沥青混合料的高温抗车辙性能、低温抗裂性能、水稳定性能、抗疲劳性能显著提高

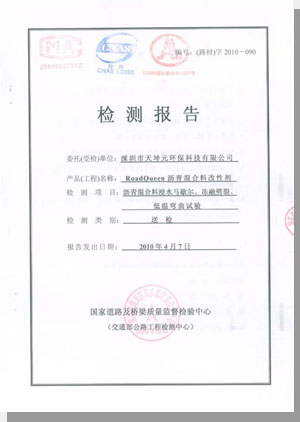

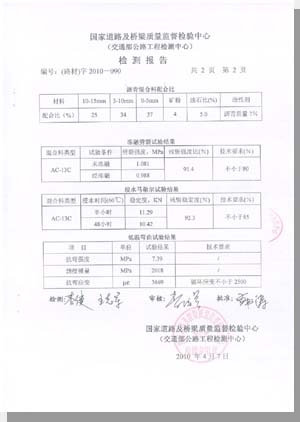

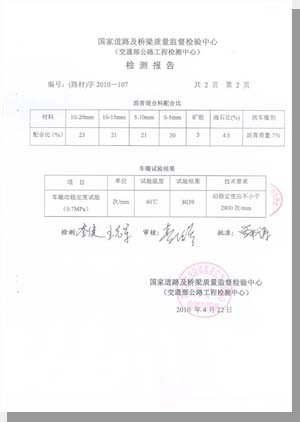

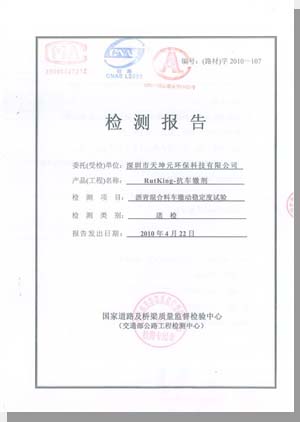

1、交通部公路工程检测中心鉴定报告如下

设计级配：AC-13C
